Diodes Incorporated DMP2 Series

40 variants · Diodes Incorporated

About the Diodes Incorporated Diodes Incorporated DMP2 Series series

The Diodes Incorporated Diodes Incorporated DMP2 Series series groups 40 related part numbers, each listed with full specifications, a datasheet where available, and an RFQ option. Every variant in the range shares a common drain to source voltage of 20 V, FET feature of - and FET type of P-Channel. Variants differ by case, current - continuous drain (Id) @ 25°C and drive voltage (Max rds on, min rds on), so you can match the exact case your application requires using the selection guide below. All listed Diodes Incorporated DMP2 Series part numbers are active and orderable.

Select a variant by

Case

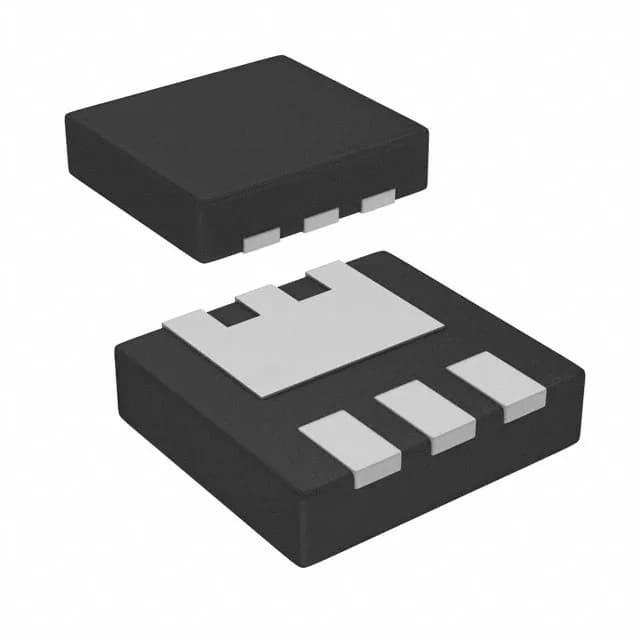

6-PowerUDFN · 8-PowerTDFN · 8-PowerVDFN · 8-SOIC (0.154\", 3.90mm Width) · 8-TSSOP (0.173\", 4.40mm Width) · TO-236-3, SC-59, SOT-23-3
Current - continuous drain (Id) @ 25°C
9.2A (Ta) · 10A (Ta) · 14A (Ta), 54A (Tc) · 17.5A (Ta), 40A (Tc) · 18A (Ta), 40A (Tc) · 18A (Tc) · 50A (Tc) · 60A (Tc) · 89A (Tc) · 600mA (Ta)
Drive voltage (Max rds on, min rds on)
1.5V, 4.5V · 1.8V, 4.5V · 2.5V, 4.5V · 2.5V, 10V
Input capacitance (Ciss) (Max) @ vds
175 pF @ 16 V · 2444 pF @ 10 V · 2760 pF @ 15 V · 3350 pF @ 10 V · 4621 pF @ 10 V · 4670 pF @ 10 V · 4748 pF @ 10 V · 6909 pF @ 10 V · 7500 pF @ 10 V · 12826 pF @ 10 V
Power dissipation
1W (Ta) · 1.3W (Ta) · 2W (Ta) · 2.2W (Ta) · 2.3W (Ta) · 2.3W (Ta), 41W (Tc) · 2.4W (Ta), 41W (Tc) · 2.5W (Ta) · 550mW (Ta)
Rds on (Max) @ id, vgs
1.9mOhm @ 25A, 10V · 4mOhm @ 15A, 4.5V · 5.5mOhm @ 15A, 4.5V · 5.5mOhm @ 15A, 10V · 8mOhm @ 12A, 4.5V · 9.5mOhm @ 3.6A, 4.5V · 13mOhm @ 10A, 10V · 16mOhm @ 3.6A, 4.5V · 16mOhm @ 4.5A, 4.5V · 900mOhm @ 430mA, 4.5V
Vgs
±8V · ±10V · ±12V
Vgs(th) (Max) @ id
1V @ 250µA · 1.1V @ 250µA · 1.2V @ 200µA · 1.2V @ 250µA · 1.3V @ 250µA · 1.4V @ 250µA · 900mV @ 250µA

Variant comparison

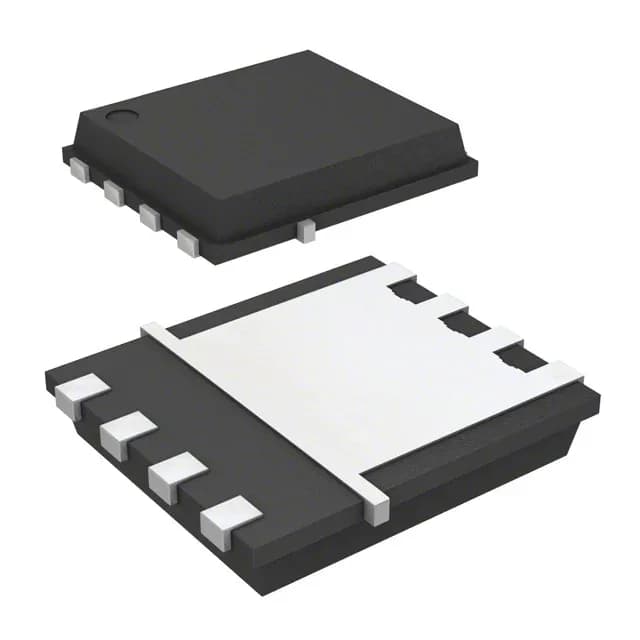

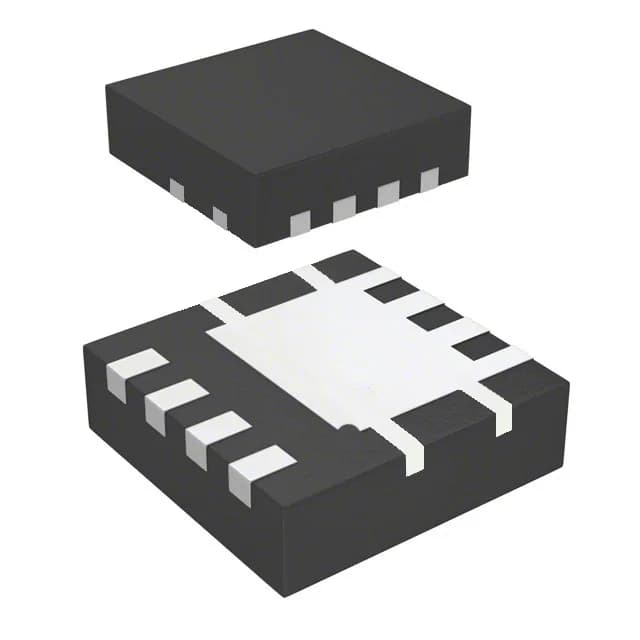

ParameterDMP2002UPS-13DMP2004K-7DMP2005UFG-13DMP2006UFGQ-7DMP2007UFG-13DMP2007UFG-7
Case8-PowerTDFNTO-236-3, SC-59, SOT-23-38-PowerVDFN8-PowerVDFN8-PowerVDFN8-PowerVDFN
Current - continuous drain (Id) @ 25°C60A (Tc)600mA (Ta)89A (Tc)17.5A (Ta), 40A (Tc)18A (Ta), 40A (Tc)18A (Ta), 40A (Tc)
Drive voltage (Max rds on, min rds on)2.5V, 10V1.8V, 4.5V1.8V, 4.5V1.5V, 4.5V2.5V, 10V2.5V, 10V
Input capacitance (Ciss) (Max) @ vds12826 pF @ 10 V175 pF @ 16 V4670 pF @ 10 V7500 pF @ 10 V4621 pF @ 10 V4621 pF @ 10 V
Power dissipation2.3W (Ta)550mW (Ta)2.2W (Ta)2.3W (Ta), 41W (Tc)2.3W (Ta)2.3W (Ta)
Rds on (Max) @ id, vgs1.9mOhm @ 25A, 10V900mOhm @ 430mA, 4.5V4mOhm @ 15A, 4.5V5.5mOhm @ 15A, 4.5V5.5mOhm @ 15A, 10V5.5mOhm @ 15A, 10V
Vgs±12V±8V±10V±10V±12V±12V
Vgs(th) (Max) @ id1.4V @ 250µA1V @ 250µA900mV @ 250µA1V @ 250µA1.3V @ 250µA1.3V @ 250µA

Shared specifications

Drain to source voltage
20 V
FET feature
-
FET type
P-Channel
Mounting type
Surface Mount
Operating temperature
-55°C ~ 150°C (TJ)
Package
Tape & Reel (TR) Cut Tape (CT)
Technology
MOSFET (Metal Oxide)

Request a quote on any Diodes Incorporated DMP2 Series part number and we confirm price, availability and lead time per line — including end-of-life and allocation-constrained variants.

Frequently asked questions

How do the Diodes Incorporated Diodes Incorporated DMP2 Series variants differ?
Diodes Incorporated DMP2 Series part numbers differ by case, current - continuous drain (Id) @ 25°C, drive voltage (Max rds on, min rds on) and input capacitance (Ciss) (Max) @ vds. Use the selection guide above to pick by case.
How many Diodes Incorporated Diodes Incorporated DMP2 Series part numbers are listed?
40 Diodes Incorporated Diodes Incorporated DMP2 Series part numbers are listed, each with specifications and a datasheet where available.
How do I get pricing and lead time for Diodes Incorporated Diodes Incorporated DMP2 Series?
Request a quote (RFQ) for any Diodes Incorporated DMP2 Series part number and we confirm price, availability and lead time per line — including end-of-life and hard-to-find variants.

All variants
